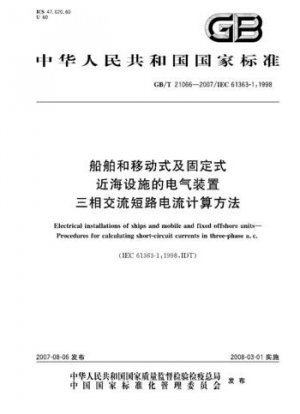

GB/T 21066-2007 (Англоязычная версия) Электроустановки судов, морских передвижных и стационарных установок. Методика расчета токов короткого замыкания трехфазного переменного тока.

Стандартный №: GB/T 21066-2007
язык: Китайский, Доступно на английском
Дата публикации: 2007
Разместил: General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
Последняя версия: GB/T 21066-2007

сфера применения: Этот стандарт определяет метод расчета тока короткого замыкания, который может возникнуть в силовых установках переменного тока морских или морских установок. Этот метод расчета применим к несетевой трехфазной системе переменного тока со следующими характеристиками: a) Рабочая частота составляет 50 Гц или 60 Гц; б) напряжение системы указано в таблице 2 стандарта GB/T 7358-1998; в) Имеет один или несколько различных уровней напряжения; г) включая генераторы, двигатели (асинхронные и синхронные), трансформаторы, катушки реактора, кабели и преобразовательные агрегаты; Нейтральная точка системы соединена с корпусом; е) имеет нейтральную точку, изолированную от корпуса. Этот метод расчета применим к состоянию трехфазного симметричного короткого замыкания, то есть трехфазные провода закорочены вместе, или короткое замыкание на корпус приводит к одновременному короткому замыканию трех фаз. Расчет тока короткого замыкания, вызванного асимметричным состоянием короткого замыкания, приведет к относительно высокой непериодической (постоянной) составляющей тока короткого замыкания, которая не рассматривается в настоящем стандарте. Формула и метод расчета, описанные в этом стандарте, позволяют точно рассчитать ток короткого замыкания в первые 100 мс состояния неисправности. При расчете системы шин, непосредственно подключенных к генератору, эти формулы и методы можно использовать также для расчета тока короткого замыкания на периоды более 100 мс. Когда период времени превышает 100 мс, роль регулятора напряжения системы может быть доминирующей. Расчеты в настоящем стандарте не учитывают влияние регуляторов напряжения. Целью настоящего стандарта является предоставление формул расчета тока короткого замыкания активных компонентов энергосистемы и указание способов упрощения этих расчетных формул при расчете тока короткого замыкания в различных местах энергосистемы. Расчеты дают оценку предполагаемого тока короткого замыкания с учетом максимального влияния, оказываемого активными компонентами системы. Формулы расчета взяты из базовой теории электротехники, связанной с компонентами системы. С целью упрощения метода расчета, но при этом сохранить точность допустимых результатов, перечислены подходящие допущения и указано влияние этих допущений на результаты расчета. В настоящем стандарте предусмотрен метод расчета. Настоящий стандарт содержит рекомендации по интерпретации и применению упрощенной формулы и соответствующих результатов при использовании соответствующих результатов для выбора распределительного устройства. Настоящий стандарт не предоставляет никакой информации, кроме расчета тока короткого замыкания в сети. Чтобы понять метод расчета и результаты, предполагается, что человек, работающий над расчетом тока короткого замыкания, полностью знаком с принципами электротехники.

GB/T 21066-2007 Ссылочный документ

GB/T 7358-1998 Электрические установки на судах. Проектирование систем. Общие сведения
IEC 60034-4:1985 Вращающиеся электрические машины; часть 4: методы определения параметров синхронных машин на основе испытаний
IEC 60038:1983 Стандартные напряжения МЭК
IEC 60050-151:1978 Международный электротехнический словарь. Часть 151: Электрические и магнитные устройства.
IEC 60050-411:1996 Международный электротехнический словарь - Глава 411: Вращающиеся машины
IEC 60050-441:1984 Международный электротехнический словарь. Часть 441: Глава 441: Распределительная аппаратура, аппаратура управления и предохранители
IEC 60092-202:1994 Электроустановки на судах; часть 202: проектирование системы; защита
IEC 60909:1988 Расчет тока короткого замыкания в трехфазных системах переменного тока

GB/T 21066-2007 История

2007 GB/T 21066-2007 Электроустановки судов, морских передвижных и стационарных установок. Методика расчета токов короткого замыкания трехфазного переменного тока.
